ZJ、ZJP型系列罗茨真空泵

一、ZJ,ZJP系列罗茨真空泵的概述：
   ZJ,ZJP系列罗茨真空泵，一种无内压缩的旋转变容式真空泵，又称机械增压泵，其优点是在较低的入口压力时具有较高的抽气速率，它是目前获得中、高真空的主要抽气设备之一，其工作原理与罗茨鼓风机相似，主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成（如图一）。ZJ,ZJP系列罗茨真空泵不能单独排气，必须与前级泵（如滑阀泵、旋片式真空泵、水环式真空泵、油环泵等）串联使用，待被抽系统中的压力被前级真空泵抽到罗茨真空泵所能接受的压力时才能开始工作，否则将会因过载和过热而损坏。在前级泵进气口前面串联上ZJ,ZJP系列罗茨真空泵组成机组可提高前级泵的真空度，在有效范围内大大提高抽气速率。ZJ,ZJP系列罗茨真空泵的极限压力由前级泵决定，技术参数表中数据为标准配置（配用双级油封式机械真空泵）时的最低极限压力。
   ZJ,ZJP系列罗茨真空泵在在很宽的压强范围（1~1×10 4pa)有较大的抽速，对被抽除气体中含有灰尘和水蒸气不敏感，所以广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。
     ZJP型带溢流阀罗茨真空泵与ZJ型罗茨真空泵的不同之处是ZJP型泵进排气口连通，在通道上垂直地装着一个自重阀，其作用是使排气口和进气口的压力差始终保持在一个可控制的数值内，该数值是泵可靠运转时所允许的最高压力差值。因此，这种阀实际上就是一种过载自动保护阀。
  二、ZJ,ZJP系列罗茨真空泵的原理：

图一：罗茨真空泵的工作原理图
罗茨真空泵的结构如图一所示。在泵腔内，有二个"8"字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。罗茨真空泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。为了提高泵的极限真空度，可将罗茨泵串联使用。
罗茨真空泵的工作原理既具有容积泵的工作原理，又有分子泵的抽气效应。由于转子的连续旋转，被抽气体从罗茨真空泵进气口吸入到下转子与泵壳之间的空间 V0 内，吸气后 V0 空间是全封闭状态。随着转子的转动，封闭的 V0 空间与排气口相通，由于排气侧气体压力较高，引起一部分气体反冲过来，使 V0 空间内的气体压力突然增高。当转子继续转动时， V0 空间内原来封入的气体连同反冲的气体一起被排向罗茨真空泵外。这时，上转子又从罗茨真空泵入口封入 V0 体积的气体。由于罗茨真空泵的连续运转，使两个转子不停地形成封闭空间 V0 又不停地将封闭空间玑内的气体排出泵外，从而实现了抽气的目的。
三、ZJ,ZJP系列罗茨真空泵的特点：
1、较宽的压力范围内有较大的抽气速率。如同作用于前级泵上用于提其高抽速和 极限真空度的“加速器”。
2、ZJ,ZJP系列罗茨真空泵内运转件无摩擦，不必润滑，泵腔内无油，可获得清洁真空。
3、ZJ,ZJP系列罗茨真空泵泵腔内气体垂直流动，有利于被抽气体中的灰尘与冷凝物的排除。
4、ZJ,ZJP系列罗茨真空泵完全对称且精密动平衡的转子运转平稳，可靠。
5、结构紧凑，设计有垂直与水平两个排气口，安装方便。
6、机械磨擦损失小，故驱动功率小。
7、易于维护和维修，费用低，寿命高。。
7、振动、噪音小。
8、可抽除可凝性气体
9、 杜绝漏油和乳化--进口油封轴伸密封、复合式密封结构设计的运用。
10、ZJ系列罗茨真空泵安全可靠，ZJP系列本身配带溢流阀起自动保护作用。

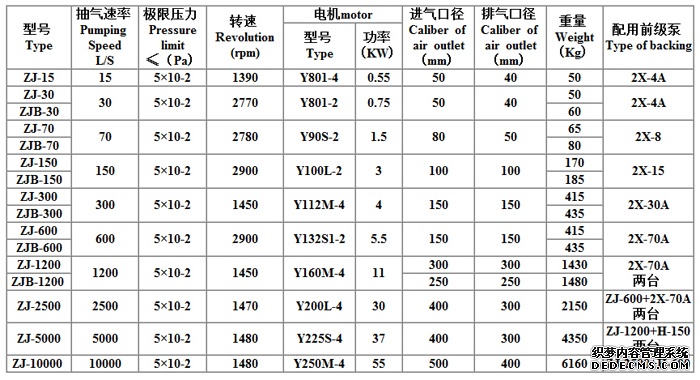

型号/性能/参数（Type-Performance-parameter）

 注：
    1、极限真空是指在配用推荐前级泵条件下，不带任何附加容器、泵口密封不进气，经过充分抽气后用压缩式真空计在泵进口处测得的稳定空气分压强的最低值。
2、上表各性能均在配用推荐前级泵条件下获得，用户可根据不同情况选用的不同的前级真空泵，但其主要性能指标会有所变化。
